產品特點

●可以選擇自供電功能（由電流互感器供電），免除因安裝直流屏或UPS 而帶來的額外負擔，同時具備輔助電源供電接口。
●整機采用極低功耗設計技術，保證保護功能在任何條件下可靠快速啟動。
●采用SMT表面貼片生產工藝，多層電路板設計，強弱電分開，抗干擾性能強，大大的提高了裝置的運行可靠性。
●采用大型LCD中文液晶顯示，友好的菜單選擇操作界面，過程記錄，信息豐富，操作、調試、觀看方便，各種保護功能均可以 通過控制字自由投退。
●分析功能豐富，包括保護動作事件記錄，故障記錄，開關動作事件記錄，裝置上電及停電時刻記錄等。裝置具備完善的動靜態自檢功能，在線監視裝置各部分工作狀況， 保證了裝置的工作可靠性。
●內置有高精密時鐘芯片，該時鐘芯片并具有掉電自動連續走時功能。
●采用RS-485通信，方便聯網，通信可靠性高。
●裝置結構簡單小巧，安裝方便靈活，適合環網柜的緊湊安裝條件。
●內置自動充放電管理控制的鋰電池，為裝置在無任何電源時提供大容量的后備工作時長。

主要技術參數

額定數據： 交流電流： 5A/ 1A (下訂單前注明)
工作頻率： 50Hz/ 60Hz
工作電源： DC24V±20% 測試用電源自供電，由相電流互感器取電
過載能力：電流回路 長期運行-- - - - - 2I n
                10s- - - - - - - - - - - - - -10I n
                1s- - - - - - - - - - - - - - - 20I n
功率消耗：外部電源供電時平均功率不大于2W，自供電時不大于1VA(裝置啟動功率不大于 0. 2VA)
測量范圍：相間電流： 0~100A
零序電流： 0~6A
測量精度：電流： <0. 5%
零序電流：<0. 2%
保護動作時間：在 1. 5 倍定值下所有保護固有動作時間不大于40ms
開入回路：電壓類型可定制
開出接點：觸點輸出點壽命 50000 次
通訊接口：通訊接口1- -RS- 232，面板調試通訊接口，為可選配置通訊接口2- -RS- 485，背后端子總線接口，為可選配置

保護功能

1、相電流瞬時速斷保護
2、相電流限時速斷保護
3、相電流定/反時限過流保護
4、相電流過負荷保護
5、零序電流限時速斷保護
6、零序電流定/反時限過流保護
7、變壓器本體保護

工作環境條件

環境溫度：工作溫度 -20° C~70° C
存儲溫度：- 40° C~ 85° C
相對濕度：5%~95%
大氣壓力：70 KPa~110KPa
海拔高度：不大于 3500m

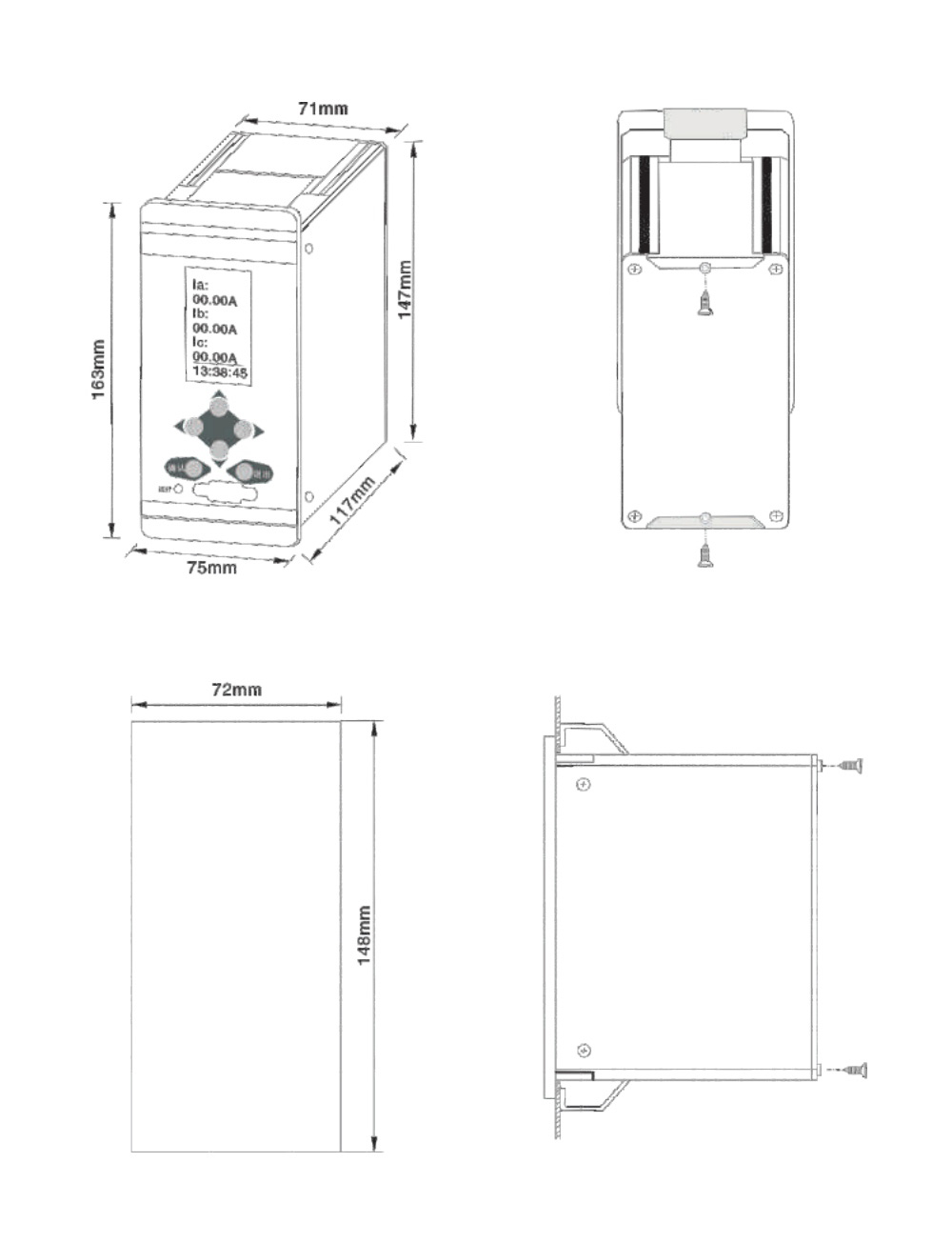

外觀及開孔尺寸
