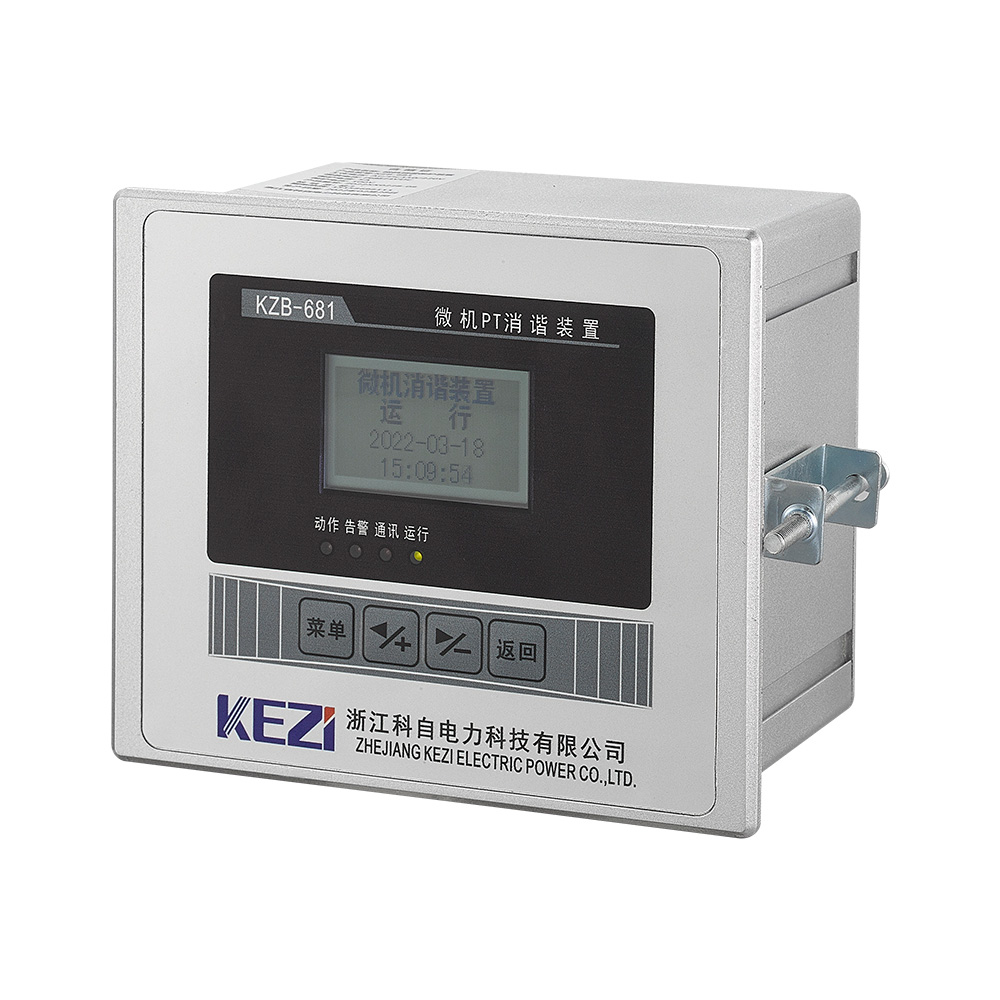

產品簡介：
裝置采用16位高可靠性工業級單片機為主體，集成電路采用工業品或軍品，穩定性、可靠性高。全漢化液晶顯示，信息詳細直觀、操作、調試方便。保護裝置可長期安全工作于- 10℃～+55℃環境中，帶時間信息的動作事件記錄，且掉電保持。裝置將微機保護技術應用到消諧系統中，對PT出現的各種諧振能準確判斷并消除。功能特點
● 以16位單片機為核心，輕觸按鈕操作；?
● 精確采集電壓及頻率等參數；
● 時刻監視系統電壓，對出現的電壓異常做出準確的判斷并輸出報警；
● 具有工業標準RS-485通訊接口；
● 輸入量為無源觸點，輸出量為繼電器輸出的無源觸點；
● 所有參數均采用數字化調整，摒棄了常規用電位器的模擬調整方法，提高了整機的可靠性和穩定性；
● 具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用；
● 模塊化結構設計，嵌入式安裝方式，插拔式接線端子，結構緊湊，安裝維護十分方便；
● 裝置對PT斷線及諧振等均能可靠報警。
?
工作原理
a) 微機消諧裝置由測量、監視、控制、輸入、輸出、通訊接口和電源等部分組成。?
b) 測量部分由精密小型互感器（輸入0－270V）及前置信號處理電路構成，從中獲取電壓實時數據；
c) 輸出量全為無源繼電器觸點（220V 5A）；
d) 通訊接口采用開放的主從方式半雙工RS485接口，通訊速率為9600，用于向上位機實時傳送測量數據和狀態量；
e) 電源部分采用高頻開關電源降壓，使得更加節能，更能適應各種不同的電源電壓環境。為了提高系統的可靠性、穩定性，內部 裝有高穩定度基準源，采用軟硬件冗余等容錯技術；為了提高整機的抗干擾能力，采取了多項電磁兼容保護措施，確保在惡劣的工作環境下也能安全工作。
?

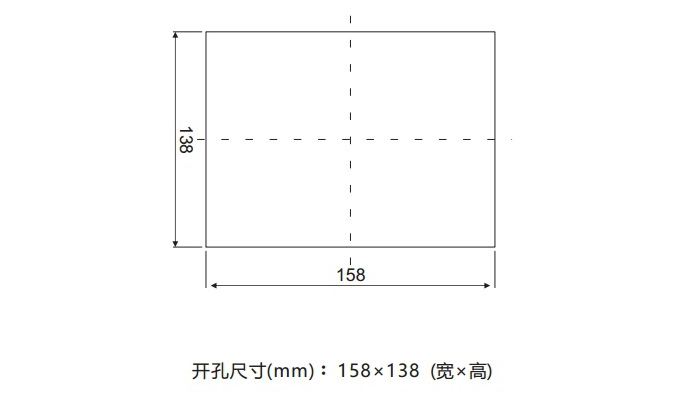

裝置開孔尺寸
?
