主要技術參數

1、額定電壓范圍
a) ?工作電源： 85～264V(交 流或直流)。
b) ?控制電源： 220V(交 流或直流)。
2、額定交流參數
a) 額定電流： 5A或1A
b) 額定電壓： 100V或380V(線電壓)
c) 頻率：50Hz。
3、功率消耗
a) 工作電源功率消耗：正常功耗：小于 5W；最大功耗：小于 15W
b) 信號出口觸點容量：在電壓不大于 250V、電流不大0. 5A、 時間常數 L/ R 為(5±0. 75) ms的直流有感負荷回路中，觸點斷開容量為 30W,允 許長期通過電流不大于 3A。
4、過載能力
a) 交流電流回路：2倍額定電流，連續工作；10倍額定電流， 允許10s；40倍額定電流，允許 1s。
b) 交流電壓回路：1. 2 倍額定電壓，連續工作。
5、輸出觸點容量
a) 跳閘、合閘觸點容量：在電壓不大于 250V、電流不大于 1A、時間常數 L/ R為(5±0. 75) ms的直流有感負荷回路中， 觸點斷開容量為 50W,允 許長期通過電流不大于5A
e) 能承受 GB/ T 14598. 18- 2007 量度繼電器和保護裝置的電氣騷擾試驗:浪涌抗擾度試驗標準規定的嚴酷等級Ⅲ的浪涌沖擊試驗。
6、測量精度
a) 電壓、電流： 0. 5 級
b) 頻率： 0. 02Hz
?c) P、Q、COSΦ：1 級
d) 遙信分辨率： ＜2ms
7、電磁兼容性能
a) 能承受GB/ T 14598. 14- 1998( i dt I EC255- 22-2)標 準規定的嚴酷等級Ⅲ的靜電放電試驗。
b) 能承受GB/ T 14598. 9 -2002( i dt I EC255- 22-3)標 準規定的嚴酷等級Ⅲ的輻射電磁場干擾試驗。
c) 能承受GB/ T 14598. 13- 1998( i dt I EC255-22- 1)標 準規定的嚴酷等級Ⅲ的1MHz 脈沖群干擾試驗。
d) 能承受GB/ T 14598. 10- 2007( i dt I EC255-22- 4)標 準規定的嚴酷等級 B 的快速瞬變干擾試驗。b) 交流電流回路功率 消耗：小于 1VA 每相
c) 交流電壓回路功率消耗：小于 0. 5VA 每相
8、機械性能
a) 能承受 GB7261- 87-16 標準規定的嚴酷等級Ⅰ的振動試驗。
b) 能承受 GB7261-87- 17 標準規定的嚴酷等級Ⅰ的沖擊試驗。
c) 能承受 GB7261-87- 18 標準規定的嚴酷等級Ⅰ的碰撞試驗。
?

工作環境條件

正常溫度：-10℃~55℃
極限溫度：-30℃~700℃
存儲溫度：-40℃~85℃
相對濕度：≤95%,不 凝露
大氣壓力：80~110KPa
?

產品功能

●采用32位數字信號處理器（DSP），具有先進內核結構、高速運算能力和實時信號處理等出色特性，過去由于CPU性能等因素而?無法實現的保護算法可輕松實現。
●采集模塊采用16位的A/D轉換器，各項測量計算指標輕松達到要求。
●配備高速雙以太網絡通信接口。
●全封閉金屬機箱。機箱防水，防塵，并具有很強的抗靜電、抗電磁干擾和抗機械振動能力；既可分布式就地安裝在開關柜上，也可集中組屏安裝；裝置結構合理，便于安裝、配線和調試。
●表面貼片工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示屏、接線端子等）均采用國內外知名企業的成熟產品，平均無故障時間達100, 000小時。
?●完善的自檢能力，發現裝置異常能自動告警；具有自保護能力，有效防止接線錯誤或非正常運行引起的裝置永久性損壞；免維護設計，無需在現場調整采樣精度，測量精度不會因?yàn)榄h(huán)境改變和長期運行引起誤差增大。
●國際通用輸入電源模塊，兼容85～264V交流或直流工作電源，更在電源跌落和電壓突變方面有出色表現。
●斷路器操作回路具有交直流通用的硬件防跳閉鎖模塊，分/合閘操作回路的電流大小不影響模塊正常工作。強化的斷路器操作管理功能，對各種運行方式的變電站、配電站均能適用。
●開關量輸入支持直接跳閘或告警，用于瓦斯、溫度等重要保護或聯鎖跳閘。采用可設置變位確認時間窗技術，有效消除開關接點抖動和電磁干擾，保證遙信正確率達100%。
●人機接口符合人機工程設計要求，帶背光圖形液晶，菜單化設計，全中文顯示，合理化屏幕保護控制。顯示內容包括測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等。
●配置大容量的存儲模塊，可記錄10個錄波報告，記錄的事件數不少于1000條，具有掉電保持功能，便于分析故障原因和診斷設備缺陷。
?

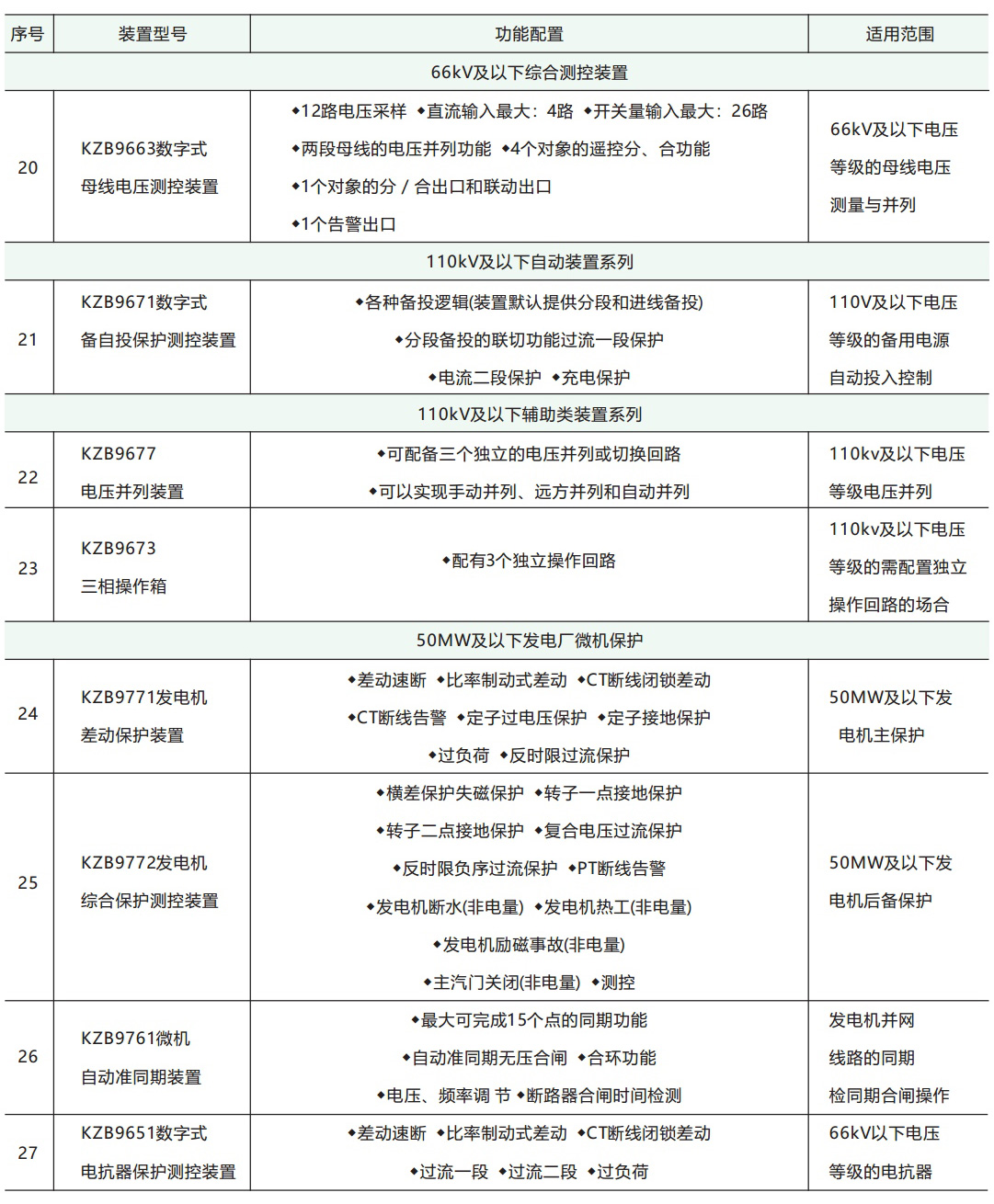

功能配置表

?
