主要技術參數

工作電源：AC/DC 85~265V
額定電壓：100V（線電壓）
額定電流：5A或1A(訂 貨時注明)
開關量電壓：24VDC(裝置內部提供)
分合閘觸點負載：16A 250VAC(阻性)
信號出口觸點負載：5A 250VAC(阻性)
通訊接口：RS485通訊，MODBUS協議。
?

應用范圍

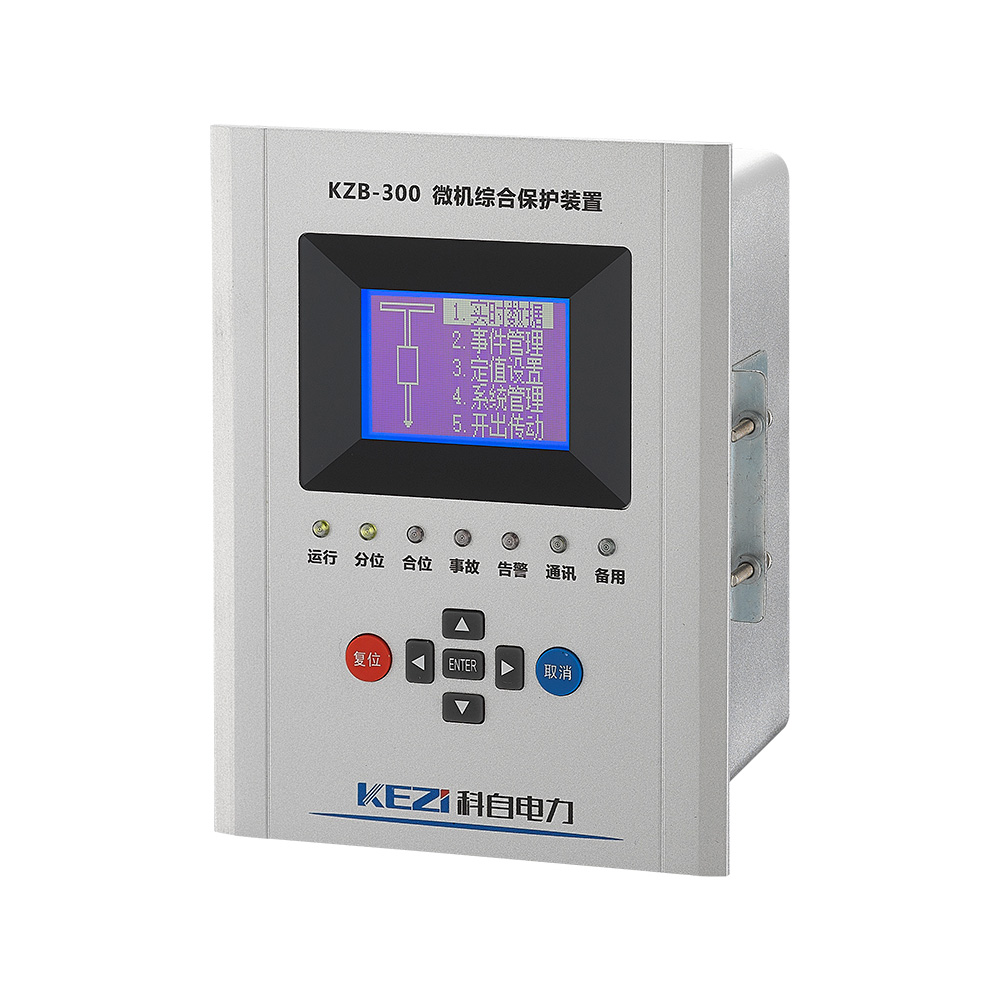

KZB-300綜合微機保護裝置：
a)進（饋）線保護                    e) 母聯分段保護?
b) 變 壓器保護                        f) 電動機保護
c) 電 容器保護                        g) 單PT保護
d) 進 線備自投（自投、自復）  h) 母聯備自投（自投不自復）
KZB-300B備自投微機保護裝置：
a) 母 聯分段保護
b) 自 適應備自投
c) 進 線備自投（自投、自復）
d) 母 聯備自投（自投、自復）
KZB-300PT PT并列保護裝置：
a)單PT保護                          b) PT并列保護
?

工作環境條件?

環境溫度：- 10~+55℃
相對濕度：不大于95%，無凝露
大氣壓力：80~110kPa
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質，且具有防雷、雨、雪設施
試驗的標準大氣條件：溫度+15~+35℃，濕度45%~75%，氣壓86~106kPa
?

功能特點

●采用高性能32位數字信號處理器，提供強大的運算處理能力，保障裝置能可靠動作。?
●結構緊湊輕巧，造型美觀，定制的鋁合金機箱與鋁合金面板完美配合，使裝置既有很強的機械性能又不失美觀。
●采用全中文液晶顯示屏，人機交互界面友好，多層菜單顯示，操作整定極為方便，無需復雜培訓即可完成調試工作。
●特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。
● 高速、高精度交流信號測量，采樣頻率達 。在毫秒級完成多個交流信號 計算。取樣數值有數字化校正，并能有效抑制噪聲與偏移。
● 強大的矢量化計算方法，可得到多種派生交流信號特征，包括正、負、零序，相線變換，角度，阻抗，功率等。
●能夠連續記錄64次事件，具有故障時間、類型、峰值的保護動作全事件記錄，掉電不丟失
●專用時鐘芯片及配套電路，保證裝置在掉電后也能正確走時，使裝置能準確記錄各種故障信息。
●增強的MODBUS通信接口，除正常數據之外，還可傳輸實時波形、矢量數據等。
●完善的自檢功能，包括整定參數，記錄，操作回路，電流、電壓回路等異常監視。
●重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100, 000 小時。
?

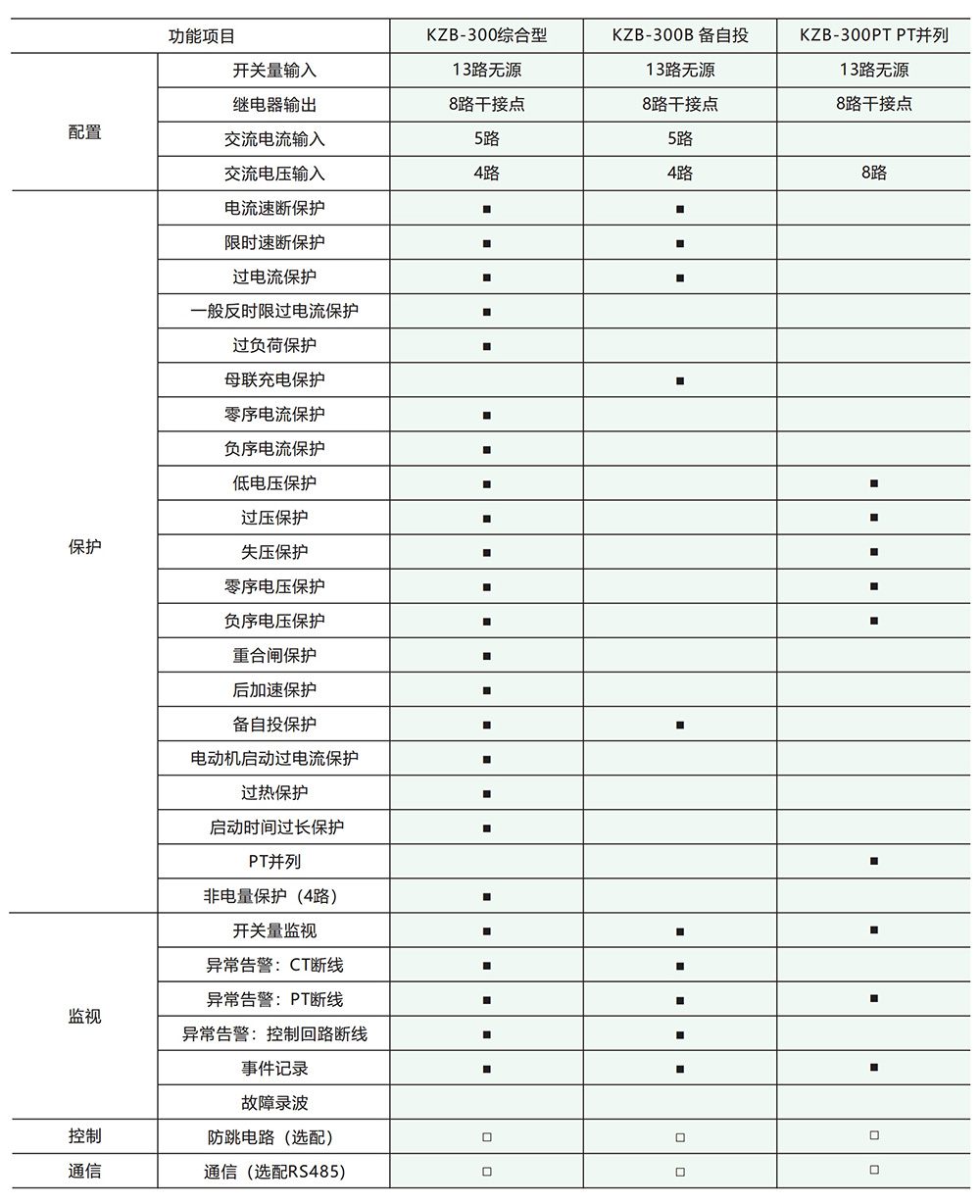

功能配置表

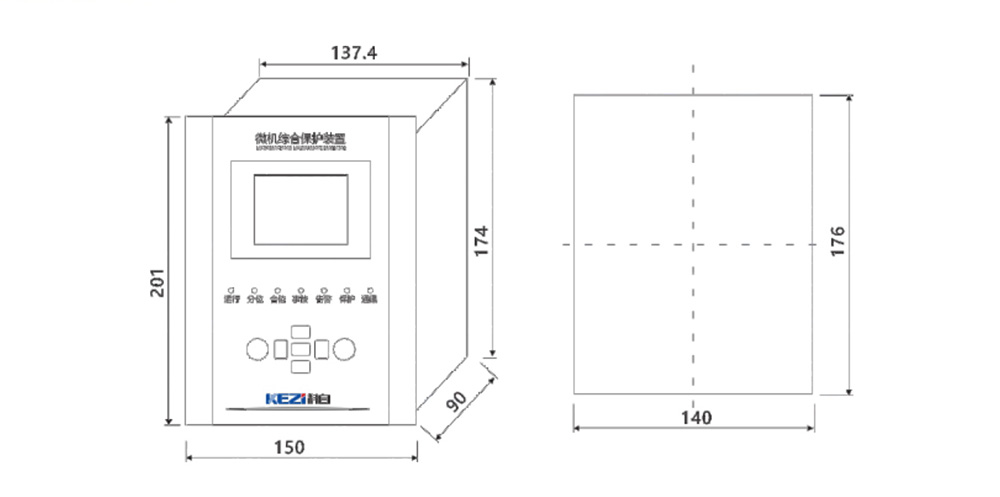

外觀及開孔尺寸

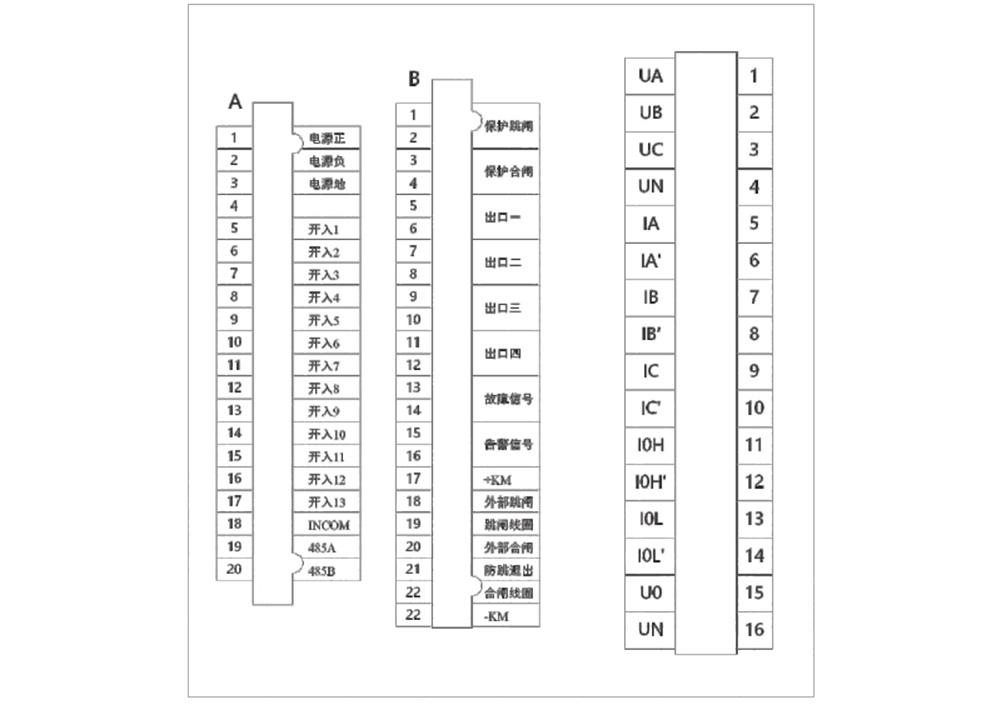

端子定義圖

?
